一文读懂颗粒机积料结块6大原因，告别反复堵机

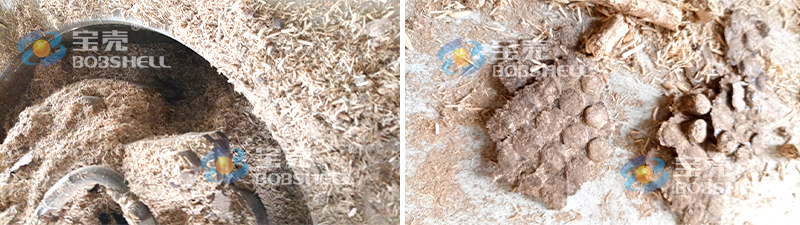

所谓积料结块，也叫锅巴料，是木屑原料在环模与压辊的压制间隙内，因摩擦高温、残料滞留、挤压异常，长时间积滞碳化，形成质地坚硬、附着力极强的硬结、焦状烧结物料。这也是颗粒机闷机堵孔、不出料的高频故障。

1、停机操作不规范

这种情况大多是日常关机操作不规范埋下的累积隐患。上次生产结束未排净积料，或断电停机导致物料滞留制粒室，高温状态下直接停机，模孔内残留大量木屑原料，设备余热无法及时散发，残留物料会在模孔内持续高温碳化、结焦，下次开机就会直接堵机、不出料，日积月累结块问题会愈发严重。

✅ 解决办法：每次关机前，用油料清洗，彻底带出模孔残留物料、散去设备余热；设备长期停机闲置时，需拆卸模具全面清理模孔积料，杜绝残留结焦隐患。

2、原料含水率过大、干湿不均

原料水分是颗粒成型的核心关键，原料含水量接近或超过20%，摩擦生热不足以蒸发多余水分，导致物料呈糊状粘连成饼，堵塞模孔。另外原料干湿不均匀，局部湿料会吸附周边水分形成小团状，进入压制室后在环模内壁压成胶粘性很强的“锅巴”。

✅ 解决办法：生产前必须检测原料水分，严格把控在13%-18%，15%为最佳。

3、模辊间隙不当

绝大多数堵机、积料结块问题，都是模辊间隙调试不当造成的。间隙过大：模辊间料层过厚，压辊无法正常咬料，出现空转、打滑情况，持续摩擦产生高温，将物料烤焦烧结成硬块，直接堵塞模孔。间隙过小：设备挤压压力过大、摩擦过热，物料快速升温碳化，不仅堵模，还会加速压辊、环模磨损老化。

✅ 解决办法：停机断电后微调模辊间隙，把控在0.1-0.3mm最佳区间，直观状态在似靠非靠、似转非转”，确保压辊稳定咬料、均匀挤压出料，杜绝空转打滑高温结块。

4、原料粒度不均、有硬杂物

原料粉碎粒度粗大、大小不均，无法顺利进入模孔，会堆积在模具表面，持续摩擦生热烧结结块；若原料中混入砂石、金属等硬杂质，会造成设备局部卡死、异常升温。

✅ 解决办法：统一原料粉碎粒径，保证进料均匀顺畅；进料口加装筛分、磁选设备，过滤石块、金属等硬质杂质，避免设备卡死、异常发热结块。

5、压辊与模具磨损

设备长期高负荷作业后，压辊齿面和环模工作面会逐渐磨平，压辊表面抓料齿失效、摩擦力大幅下降，抓取物料和挤压成型的能力持续减弱，物料无法被顺利压出模孔，堆积在模口反复摩擦生热，最终烧结成块、堵塞模孔。

✅ 解决办法：定期巡检配件状态，环模内壁和压辊辊皮磨损严重，应及时更换耐磨性好的宝壳环模和宝壳压辊。

6、压缩比不匹配

不同生物质原料的纤维硬度、结构、含水率差异极大，适配的模具压缩比也完全不同。如果更换原料后，依旧沿用旧款模具，压缩比不匹配，物料无法正常挤压成型、出料受阻，会持续滞留模孔，高温堆积结块，造成批量堵机、不出料。

✅ 解决办法：根据木屑、秸秆、竹粉等不同原料特性，搭配对应压缩比的专用宝壳模具；换料生产前提前核对模具参数。
